Unsere Holzelementsysteme...

...so individuell wie Ihre Anforderungen!

Seit Jahrtausenden errichten Menschen Gebäude aus Holz. Die Kombination des hergebrachten Wissens mit modernster Technik zeichnet den innovativen Holzbau aus. Holz steht für Umweltverträglichkeit, niedrige Energie-Bilanzen, Langlebigkeit, Flexibilität und kürzere Bauzeiten.

Mit dem individuellen Holzelementbau von ECO-TIMBER können Sie Ihr Leistungsprofil problemlos in Richtung Zukunft erweitern!

Unser Leistungsumfang im Holzelementbau:

   •   Herstellung auf Grundlage Ihrer Vorgaben/Zeichnungen
   •   Erstellung der Ausführungs- und Montagepläne
   •   Qualitativ hochwertige Fertigung, alle Wandsysteme werden gem. RAL gefertigt und entsprechend gekennzeichnet
   •   Komplette Vorfertigung von Wandelementen bis 13 Meter Länge
   •   Höchste Passgenauigkeit
   •   Verladung obligatorisch in Montagereihenfolge für einfache Handhabung auf der Baustelle
   •
  Lieferung ab Werk oder frei Baustelle

Auch in diesem Bereich steht ECO-TIMBER für Qualität und hat sich entsprechend zertifizieren lassen.


Zertifizierte Qualität von ECO-TIMBER

Für zufriedene Bauherren.

ECO-TIMBER RAL Gütezeichen
ECO-TIMBER GDF DIN 1052 Holztafelbau
ECO-TIMBER GDF Z-9.1-649

ECO-TIMBER liefert zertifizierte Qualität. Was die einzelnen Gütezeichen bedeuten, erfahren Sie hier:

Das RAL-Gütezeichen Holzrohelementherstellung (RAL-GZ 421) gewährleistet die Gütesicherung für die Herstellung vorgefertigter Holzrohelemente (beidseitig bekleidete oder beplankte Wand-, Decken- und Dachelemente). Es umfasst die Bauarten Holztafelbauart/Holzrahmenbauart, Holzskelettbauart und Massivholzbauart. Diese gütegesicherten Bauteile bilden daher später auch die qualitative Basis für gütegesicherte Holzhäuser (gemäß der Gütesicherung Holzhausbau, RAL GZ 422). Für die Ausstellung des Gütezeichens wird eine Vielzahl von Anforderungen gestellt, die beispielsweise die personelle und funktionale Ausstattung des Betriebes, das verwendete Holz, die Anwendung der relevanten Normen zur Verarbeitung (z.B. DIN 1052, DIN EN 1995), den Transport der Elemente und den Umweltschutz betreffen.²

Das Übereinstimmungszeichen (Ü-Zeichen) dokumentiert die Übereinstimmung der Fertigung mit den Vorgaben der Norm. Dies darf und wird daher auf allen Bauelementen angebracht, die aus einer zertifizierten Fertigung stammen. Das Siegel beinhaltet den Namen des Herstellers, die Grundlage des Übereinstimmungsnachweises, also der technischen Regel, und die jeweilige Zertifizierungsstelle.³

Als Mitglied der Gütegemeinschaft Deutscher Fertigbau e.V. (GDF) verpflichtet sich ECO-TIMBER nicht nur zur Einhaltung eines erhöhten Qualitätsanspruches, sondern auch zur kontinuierlichen Eigen- und Fremdüberwachung, um die zugesagten Qualitätskriterien nachhaltig zu gewährleisten.³¹

Das Ü-Zeichen DIN 1052 bildet die Richtlinien/bauordnungsrechtliche Bestimmungen für Wand-, Decken- und Dachtafeln für Holzhäuser in Tafelbauart ab. Hier werden die technischen Regeln für die Berechnung und Bemessung von Holzbauteilen und Holzbauverbindungen festgehalten, welche beispielsweise die Mindestdicke und Tragfähigkeit der einzelnen Elemente, die Abstände der Beplankungen und die Berechnungen der Zug- und Druckkraft betreffen.³²

Das Ü-Zeichen Z-9.1-649 begründet die bauaufsichtliche Zulassung zur Herstellung von Schwalbenschwanz-Verbindungen mit statischen Anforderungen. Die Zulassung stellt die Anwendung der komplexen mathematischen statischen Berechnungen sicher. Die Überwachung findet ebenfalls durch kontinuierliche Eigen- und Fremdüberwachung statt.³³



29 RAL Deutsches Institut für Gütesicherung und Kennzeichnung e. V. (2016). Holzrohelementherstellung – Gütesicherung RALGZ-421.
30 Gütegemeinschaft Deutscher Fertigbau e.V. (2016). Güte- und Prüfbestimmungen Holzhausbau.
31 Gütegemeinschaft Deutscher Fertigbau e.V. (2016). Güte- und Prüfbestimmungen Holzhausbau.
32 Holzbauwerke DIN 1052-1 – Berechnung und Ausführung (Stand 04/1988). Unter: https://www.umwelt-online.de/recht/bau/
din/1052_1ges.htm.
33 Verband HIGH-TECH-ABBUND e.V.: Schwalbenschwanz-Verbindungen. Unter: https://www.lohn-abbund.de/schwalbenschwanzverbindung/

Hier ein Erklärungsvideo der GDF:


Teilindustriell gefertigt...

...spart Zeit und Geld.

ECO-TIMBER fertigt nach Ihren Wünschen Außen- und Innenwandelemente sowie ergänzende Abbund-Produkte, damit Sie auf der Baustelle möglichst wenig Arbeit haben und Ihre Termine einhalten können. Nachfolgend finden Sie die konfigurierbaren Ebenen unserer Wandelemente.

Broschüre ECO-TIMBER Holzelementbau zum Download

Einfach konfigurieren!

ECO-TIMBER Außenwandelelemente

Modell der Außenwandelemente im Holzbau

1

2

3

4

5

6

7

    Außenseitige Bekleidung

z.B. Putzfassade,
        hinterlüftete vorgehängte Fassade

    Außenbeplankung

z.B. Unterdeckplatten,
        Putzträgerplatte

    Gefachdämmung

z.B. Zellulose,
        Holzfaser,
        Mineralfaser, usw.

    Holzrahmenkonstruktion

Stärke frei wählbar oder nach Statik

    Innenplankung

z.B. OSB-Platten zur Aussteifung,
        und als Dampfbremse,
        Gipsfaserplatten o.ä.

    Optionale Installationsebene

inkl. Dämmung

    Raumseitige Bekleidung

z.B. OSB-Platten,
        Gipskarton, Gipsfaserplatten,
        Lehmbauplatten o.ä.

Modell der Außenwandelemente im Holzbau

1

    Außenseitige Bekleidung

z.B. Putzfassade,
        hinterlüftete vorgehängte Fassade

2

    Außenbeplankung

z.B. Unterdeckplatten,
        Putzträgerplatte

3

    Gefachdämmung

z.B. Zellulose,
        Holzfaser,
        Mineralfaser, usw.

4

    Holzrahmenkonstruktion

Stärke frei wählbar oder nach Statik

5

    Innenplankung

z.B. OSB-Platten zur Aussteifung,
        und als Dampfbremse,
        Gipsfaserplatten o.ä.

6

    Optionale Installationsebene

inkl. Dämmung

7

    Raumseitige Bekleidung

z.B. OSB-Platten,
        Gipskarton, Gipsfaserplatten,
        Lehmbauplatten o.ä.

ECO-TIMBER Innenwandelemente

Einfach konfigurieren!

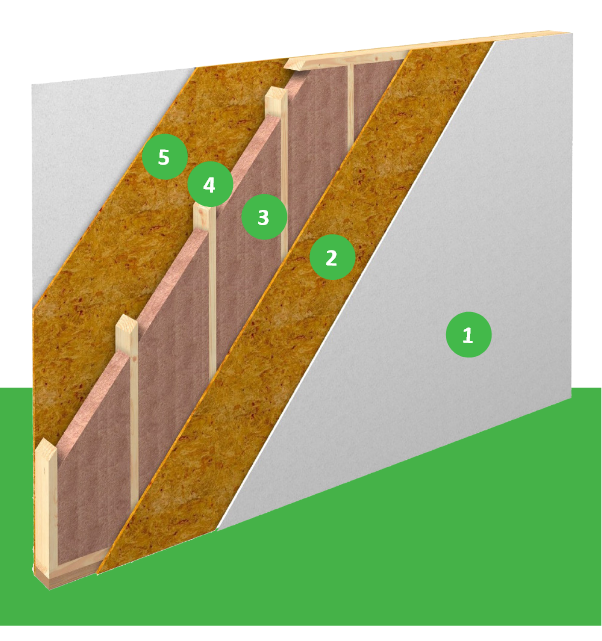

Modell der Innenwandelemente im Holzbau
Modell der Innenwandelemente im Holzbau

1

2

3

4

5

    Wandbekleidung Seite 1

z.B. OSB,
        Gipskarton, Gipsfaserplatten,
        Lehmpaletten, o.ä.

    Aussteifende Beplankung

z.B. OSB-Platten,
        Gipsfaserplatten

    Gefachdämmung

z.B. Zellulose,
        Holzfaser,
        Mineralfaser, usw.

    Holzrahmenkonstruktion

Stärke frei wählbar oder nach Statik

    Wandbekleidung Seite 2

z.B. OSB-Platten,
        Gipskarton, Gipsfaserplatten,
        Lehmbauplatten o.ä.

1

    Wandbekleidung Seite 1

z.B. OSB,
        Gipskarton, Gipsfaserplatten,
        Lehmpaletten, o.ä.

2

    Aussteifende Beplankung

z.B. OSB-Platten,
        Gipsfaserplatten

3

    Gefachdämmung

z.B. Zellulose,
        Holzfaser,
        Mineralfaser, usw.

4

    Holzrahmenkonstruktion

Stärke frei wählbar oder nach Statik

5

    Wanbekleidung Seite 2

z.B. OSB-Platten,
        Gipskarton, Gipsfaserplatten,
        Lehmbauplatten o.ä.

ECO-TIMBER ergänzende Abbund-Produkte

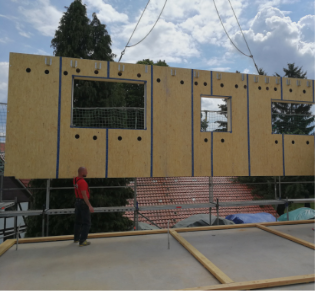

Richtschwellen und Zubehör
Richtschwellen und Zubehör

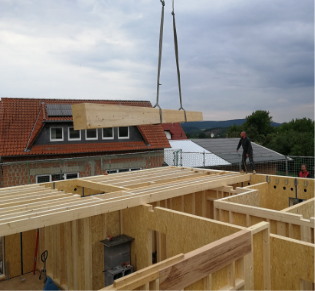

Balkenlagen und Vollholzdecken
Balkenlagen und Vollholzdecken

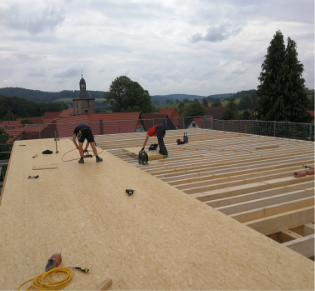

Beplankungen/Verschraubungen
Beplankungen/Verschalungen

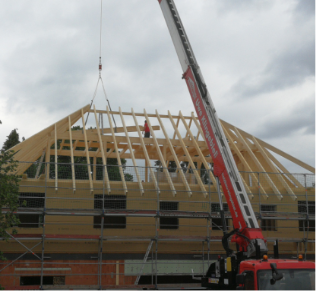

Dachstühle und Abbund
Dachstühle und Abbund

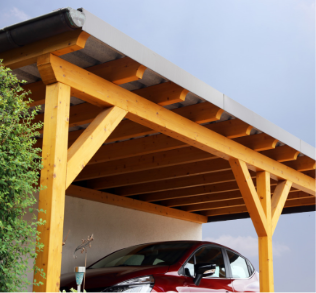

Vordächer, Wintergärten
Vordächer, Wintergärten uvm.


Hightech...

...werfen Sie hier einen Blick hinter die Kulissen.
